新型滚轮罐耳结构组成及工作原理[图]

A 新型滚轮罐耳结构组成

滚轮罐耳由滚轮组、摆架组、缓冲器与复合调整器组成

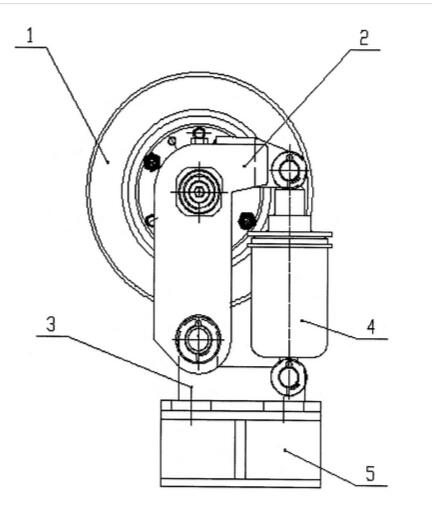

 图一是滚轮的正视图，其中：1—滚轮、2—摆架、3—支座、4—缓冲器与复合调整器，5—底座

图二是缓冲器与复合调整器剖视图，其中：6—悬挂孔、7—导杆、8—调整螺母、9—螺纹、10—螺纹、11—壳体Ⅰ、12—悬挂孔、13—调整工具孔、14—弹簧予紧力调整螺母、15—壳体Ⅱ、16—碟形弹簧。

B 新型滚轮罐耳的工作原理：滚轮1通过轴与摆架2连接，摆架2通过销轴与支座3及缓冲器与复合调整器4连接，缓冲器与复合调整器4通过销轴与摆架2及支座3连接，缓冲器与复合调整器由壳体Ⅰ和壳体Ⅱ、碟形弹簧16、弹簧予紧力调整螺母14、导杆7共同组成，通过转动壳体Ⅱ可调整悬挂长度，从而调整滚轮位置，用铁丝可锁紧壳体Ⅰ、Ⅱ；调整螺母8、调整工具孔13用于插入棒状工具以使螺纹相对转动；悬挂孔6、12用于与摆架2和支座3连接。
